センターペデスタル Project J

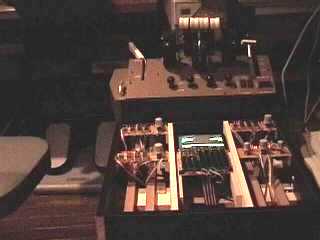

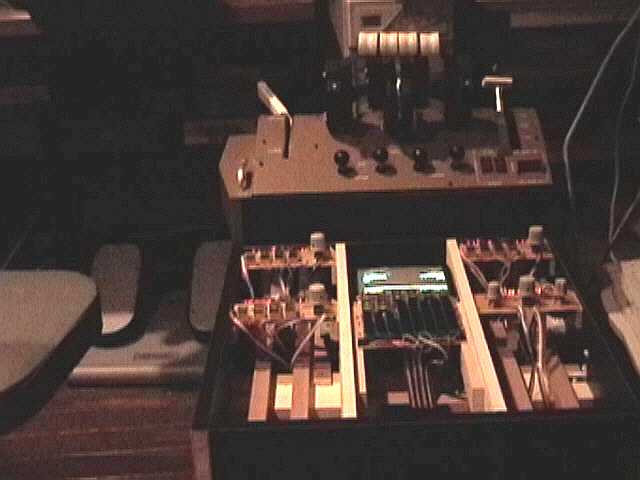

製作中の写真です。

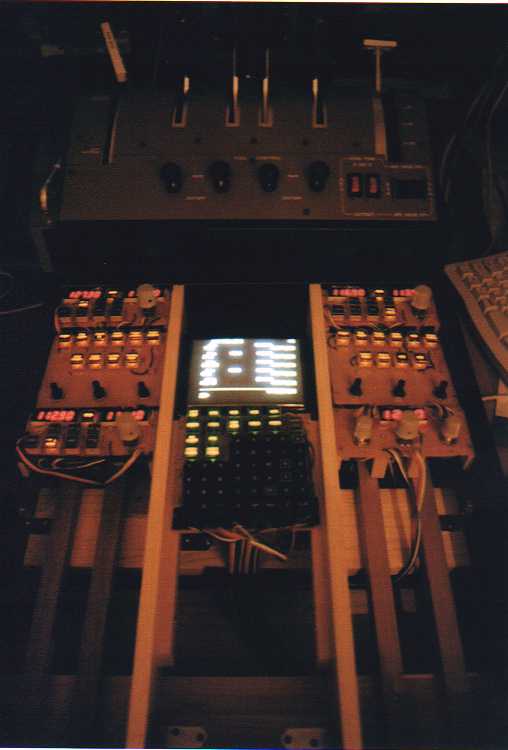

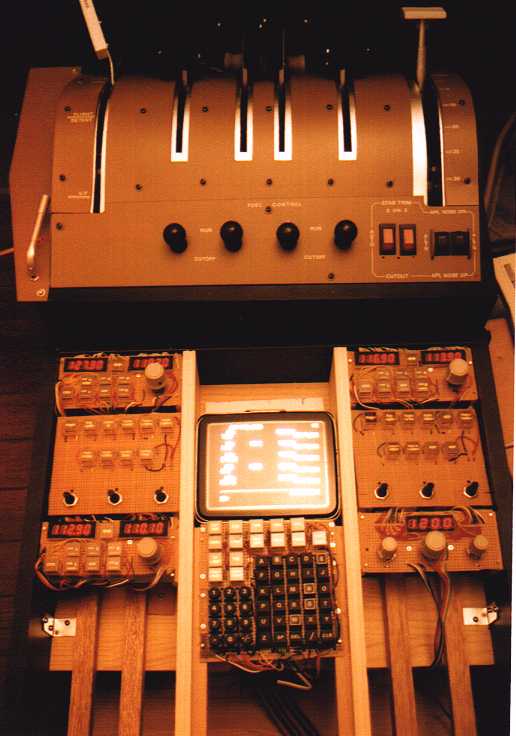

かなり完成してきました。オーディオパネルも装着。近くもう１台オーディオパネルを追加予定。.

  オーディオパネルにもバックライトつきスイッチを実装し、ナイトクルーズもはなやかになった。


   オーディオパネルはProFlight98用のコマンドのショートカットを割り付ける。.

オーディオパネルの下部にはロータリースイッチで、ＶＯＲ局のモールス音をモニター可能。

  キートップのレタリング完了

   サイズは実機とほぼ同じ大きさ.

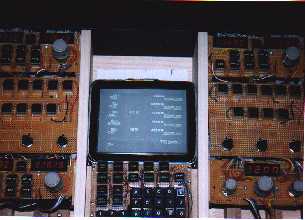

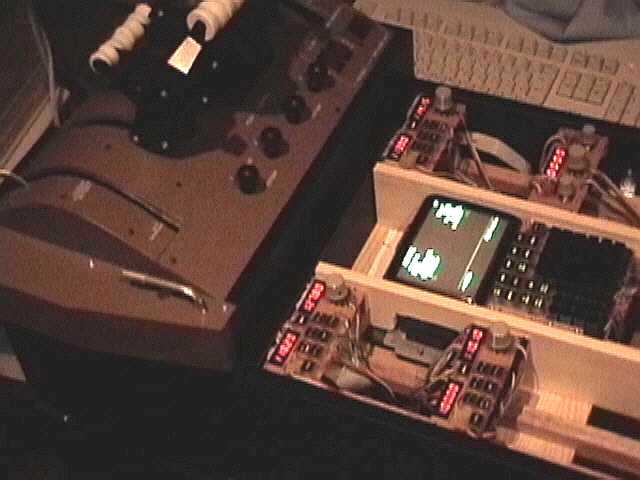

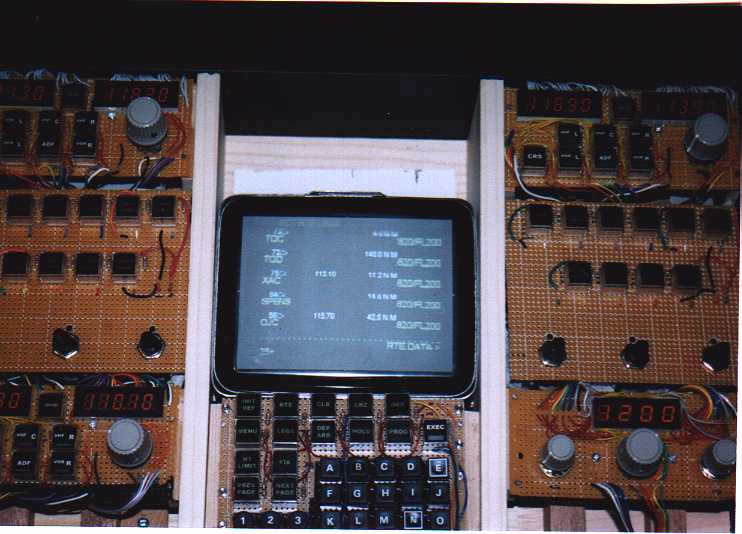

   3台のCOMパネルとXPDRパネルはすでに装備され、稼動している。中央には5インチCRTを含んだCDUがある。.

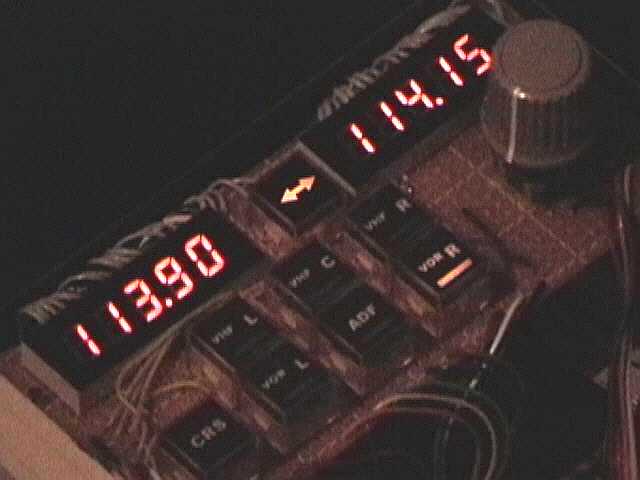

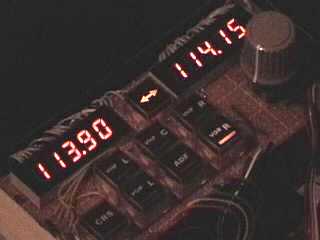

  それぞれのCOMパネルは３つのCOMチャンネル、VOR1,VOR2、ADFの周波数の表示できる。表示は下のプッシュスイッチで切り替えられ、選択されたチャンネルのボタンは点灯する。右にはスタンバイ周波数が表示されている。
FS98(2000)はCOMチャンネルはひとつであるが、VHF-L、VHF-C、VHF-Rのボタンを押すことにより、あたかも3チャンネルあるようにつかえる。たとえば,VHF-CにATISの周波数などをあらかじめセットしておける。3台のCOMパネルはそれぞれ別個に設定可能。
実際の747-400ではVOR,ADFの設定パネルはないが、私のパネルはクラシックタイプのエアライナーでも使えるよう、これらの設定を可能とした。

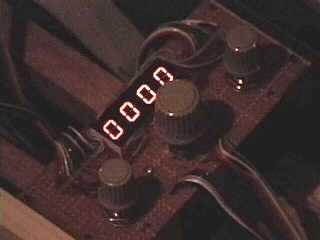

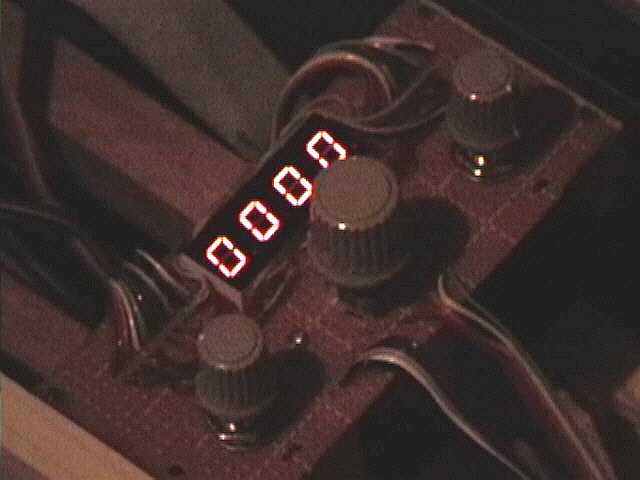

   トランスポンダー設定パネル。上2桁、下2桁を別々に設定する。TCAS用のスイッチもすでに装備している。

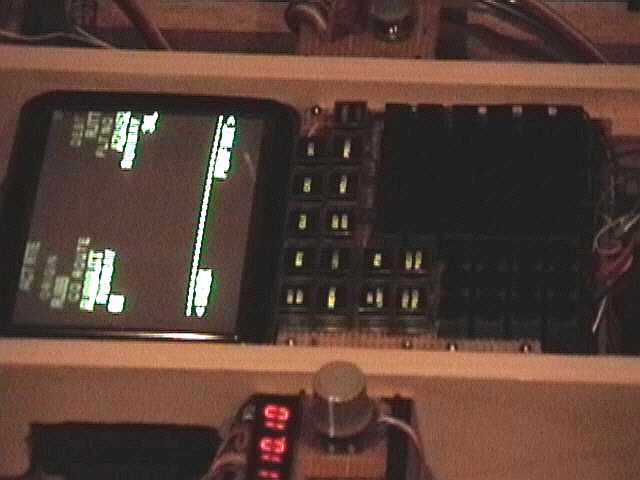

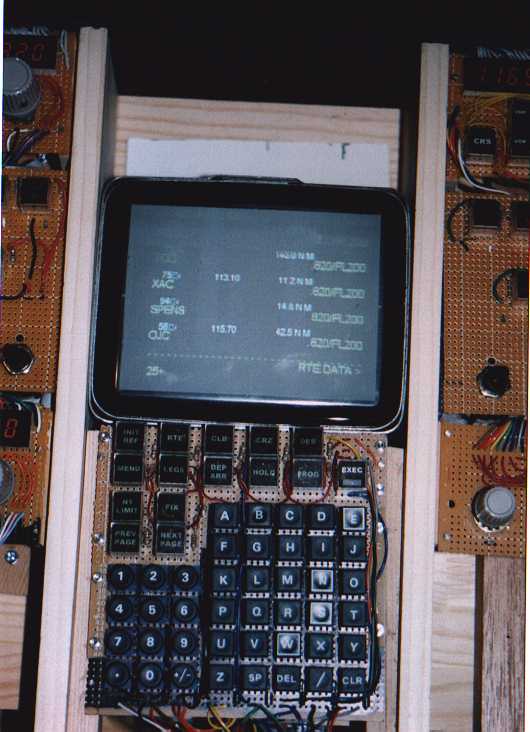

  ジャンクのCRTを内臓。Enrico Schiratti's のPFDファミリーのアドオンであるCDUを動かしており、実機と同じように操作できる。（CRT両側のスイッチは未だつけていない）

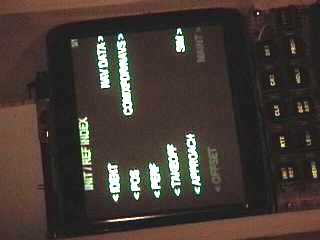

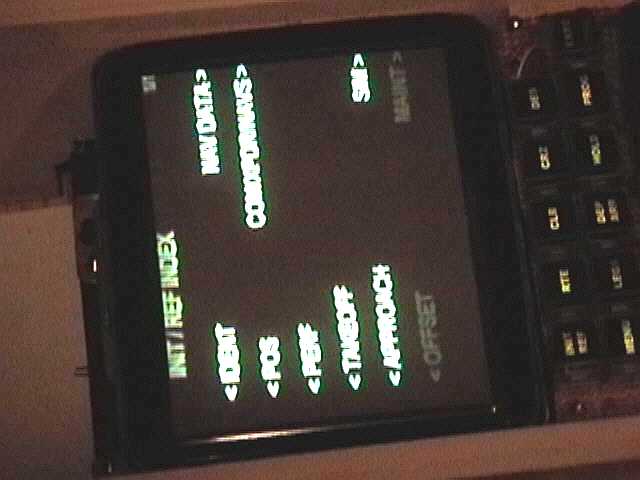

   INIT/REFページを表示中。CDUから、 VOR局をコードで設定したり、LNAVルートを設定することも可能。

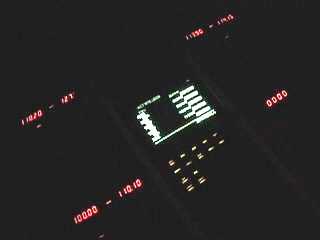

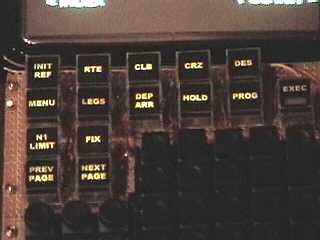

  ファンクションキーは夜間でも緑に光る
